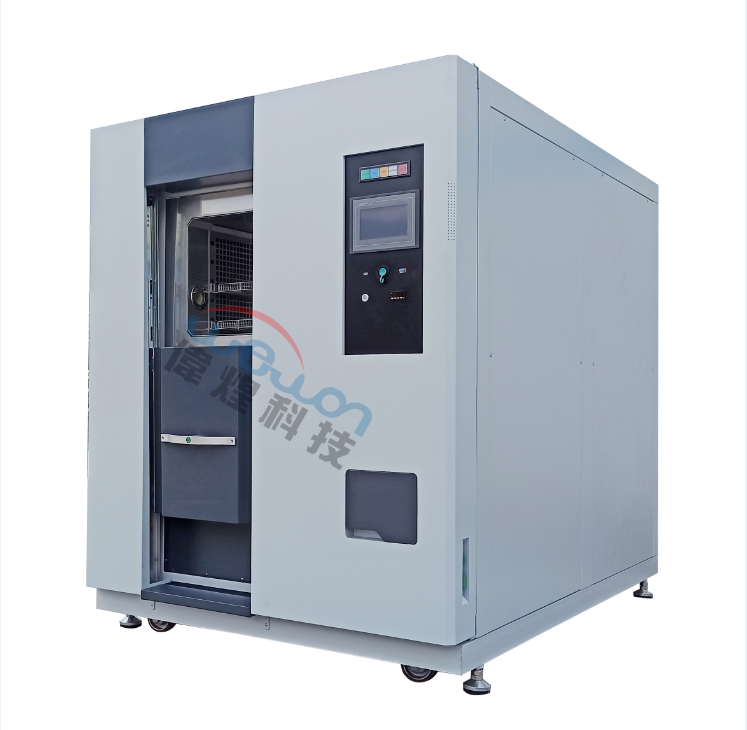

冷熱循環沖擊試驗箱是一種用于模擬極端溫度驟變環境的專業試驗設備，屬于環境可靠性測試儀器的范疇。其核心功能是通過在短時間內實現高溫與低溫的交替切換，對電子元器件、金屬材料、復合材料等樣品施加溫度應力，以驗證其在溫度劇烈變化下的性能穩定性、結構可靠性及耐候性。那么，下面小編詳細講解一下使用冷熱循環沖擊試驗箱的工作原理和產品特點：
一、工作原理：溫度驟變的實現機制
冷熱循環沖擊試驗箱通過分區控溫與快速切換模擬極端溫度環境，核心原理可拆解為以下步驟：
1. 溫度分區與獨立控溫
三箱式結構（主流設計）：
高溫箱：采用鎳鉻合金電阻絲加熱，配合 PID 溫控系統（精度 ±0.5℃），最高溫度可達 + 150℃~+200℃。
低溫箱：通過壓縮機（風冷 / 水冷）+ 液氮輔助制冷（深冷型），最低溫度可達 - 70℃~-40℃。
測試箱：樣品放置區，通過氣動閘門與高 / 低溫箱連通，箱內配備強制對流風扇（風速 5~10m/s），確保溫度均勻。
兩箱式結構：
高溫區與低溫區上下疊放，樣品通過升降臺在兩區之間移動，適用于小型樣品（體積≤0.5m3）。
2. 溫度沖擊的執行邏輯
沖擊過程：
樣品先在測試箱內恒溫（如 25℃）；
氣動閘門開啟，樣品通過機械臂或升降臺快速轉移至高溫箱（或低溫箱），停留預設時間（如 30 分鐘）；
再次轉移至低溫箱（或高溫箱），形成溫度驟變；
循環上述步驟，直至達到設定次數（如 50 次）。
關鍵參數：
溫度轉換時間：≤10 秒（三箱式），確保沖擊強度；
溫變速率：10℃/min~50℃/min（取決于設備型號）。
3. 控溫技術核心
PID 算法：通過比例（P）、積分（I）、微分（D）調節，實時修正加熱 / 制冷功率，避免溫度過沖（如設定 - 40℃時，過沖量≤2℃）。
傳感器配置：
鉑電阻 PT100（精度 ±0.1℃）用于測溫；
壓力傳感器監測制冷系統冷媒壓力（如 R404A 的高壓側壓力需維持在 1.5~2.5MPa）。
二、產品特點：從性能到應用的核心優勢
1. 溫度控制的極致精準性
參數指標：
溫度范圍：-70℃~+150℃（常規），特殊定制可達 - 100℃~+200℃；
均勻度：空載時≤±2℃，滿載時≤±3℃（測試箱內各點溫差）；
波動度：≤±0.5℃/h（長時間運行時溫度穩定性）。
應用價值：
確保芯片、航天材料等精密部件在極端溫度下的性能一致性，避免因溫度誤差導致測試結果失真。
2. 高效沖擊與快速響應
三箱式設計優勢：
高 / 低溫箱獨立控溫，樣品轉移時無需等待箱內溫度重新平衡，循環效率比兩箱式提升 30% 以上。
典型場景：
汽車傳感器測試中，10 秒內完成 - 40℃到 + 85℃的沖擊，模擬發動機啟動瞬間的溫度驟變。
3. 安全與可靠性設計
多重保護機制：
制冷系統：高壓保護（壓力超過 3MPa 時自動停機）、壓縮機過熱保護（溫度≥80℃時報警）；
加熱系統：超溫熔斷絲（溫度超過設定值 10℃時切斷電源）、漏電保護（接地電阻≥10Ω 時報警）；
環境安全：液氮泄漏時，氧濃度傳感器（精度 ±0.5%）觸發聲光報警并啟動通風風機。
4. 模塊化與擴展性
可選功能：
濕度疊加：20%~98% RH（如模擬熱帶雨林氣候的濕熱沖擊）；
振動復合：集成振動臺（振幅 0~5mm，頻率 5~2000Hz），模擬運輸中的溫度 + 振動雙重應力；
真空環境：搭配真空艙（壓力≤10Pa），用于航天器件的太空環境模擬。
5. 智能化與易操作性
控制系統：
7 英寸彩色觸摸屏（分辨率 800×480），支持溫變曲線實時顯示、歷史數據導出（USB 接口）；
編程功能：可預設 100 組程序，每組程序支持 100 段溫變步驟（如高溫→低溫→常溫的循環序列）。
遠程監控：
標配 RS485 通訊接口，可通過 PC 端軟件（如 TestExpert）遠程啟動試驗、下載報告。
6. 行業適配性與標準合規
兼容測試標準：
電子行業：GB/T 2423.22（溫度變化試驗）、JEDEC JESD22-A104（半導體熱沖擊）；
軍工航天：GJB 150.5A（軍用設備溫度沖擊）、MIL-STD-883H（微電子器件測試）；
汽車行業：ISO 16750-4（車載電子環境試驗）。
