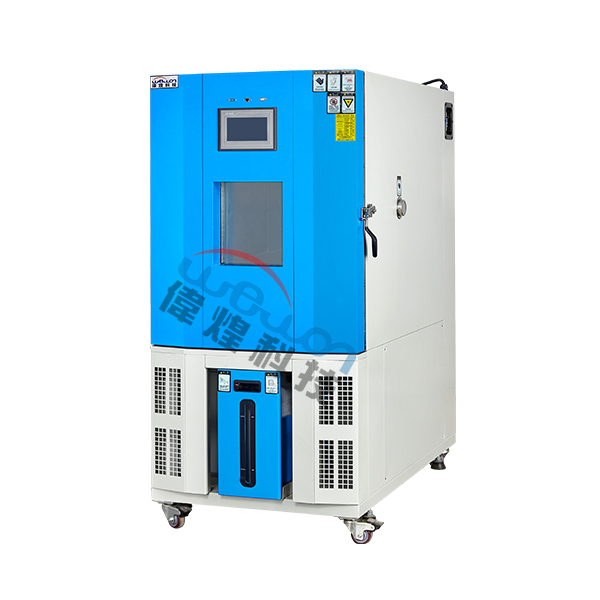

恒溫恒濕試驗箱是一種用于模擬特定溫濕度環境的設備，廣泛應用于電子、航空、化工、食品等行業，用于測試產品在不同溫濕度條件下的性能穩定性。那么，下面?zhèn)セ驮囼?yàn)設備小編給大家講解一下關于恒溫恒濕試驗箱的制冷系統是實現設備溫度控制的核心部分，其組成結構及功能如下：
一、制冷系統的核心組成部分
1. 壓縮機
作用：將低溫低壓的制冷劑氣體壓縮成高溫高壓的氣體，為制冷循環提供動力，是制冷系統的 “心臟”。
類型：常見有活塞式、渦旋式、螺桿式壓縮機，試驗箱中多采用全封閉渦旋式壓縮機，具有效率高、噪音低、可靠性強的特點。
2. 冷凝器
作用：將壓縮機排出的高溫高壓制冷劑氣體冷卻，使其液化并釋放熱量。
類型：
風冷式冷凝器：通過風扇強制空氣流動散熱，適用于環境溫度較低、安裝空間允許的場景。
水冷式冷凝器：利用水循環帶走熱量，散熱效率更高，適合高溫或大制冷量需求。
3. 節流裝置
作用：對高壓液態制冷劑進行節流降壓，使其變?yōu)榈蜏氐蛪旱囊簯B(tài)或氣液混合態，為蒸發器制冷做準備。
類型：
毛細管：結構簡單，通過管徑和長度控制流量，常用于小型試驗箱。
膨脹閥：分為熱力膨脹閥、電子膨脹閥，可根據負荷自動調節流量，控制精度更高，適用于中大型設備。
4. 蒸發器
作用：低溫低壓的制冷劑在蒸發器中吸收試驗箱內的熱量，蒸發為氣體，從而降低箱內溫度。
結構：多采用翅片式換熱器，通過增大換熱面積提高制冷效率，通常安裝在試驗箱的風道內，與風機配合實現溫度均勻分布。
二、輔助部件與系統
1. 制冷劑
作用：傳遞熱量的介質，通過狀態變化（氣液轉換）實現制冷循環。
類型：常用環保型制冷劑如 R404A、R23、R507 等，部分低溫設備會采用復疊式制冷系統（如 R404A+R23），以達到更低溫度（如 - 70℃以下）。
2. 干燥過濾器
作用：過濾制冷劑中的雜質、水分，防止節流裝置堵塞（“冰堵”）和系統腐蝕，保證制冷系統穩定運行。
3. 壓力控制器
作用：監測制冷系統的高壓和低壓狀態，當壓力異常（如過高或過低）時自動停機保護，避免壓縮機損壞。
4. 風機
作用：強制空氣流經蒸發器，加速熱量交換，確保試驗箱內溫度均勻性。
類型：多采用軸流風機或離心風機，配合風道設計實現循環送風。
5. 復疊式制冷系統（低溫型設備）
結構：由高溫級和低溫級兩個獨立制冷系統組成，通過冷凝蒸發器連接（高溫級為低溫級提供冷源），可實現 - 40℃以下的低溫環境。
三、制冷系統的工作原理簡述
壓縮過程：壓縮機將低壓制冷劑氣體壓縮為高壓氣體，溫度升高。
冷凝過程：高壓氣體在冷凝器中散熱，液化成高壓液體。
節流過程：高壓液體通過節流裝置降壓，變?yōu)榈蜏氐蛪旱臍庖夯旌衔铩?/span>
蒸發過程：低溫混合物在蒸發器中吸熱蒸發，降低試驗箱溫度，氣體被壓縮機再次吸入，循環往復。
四、制冷系統的關鍵特性
控溫精度：通過電子膨脹閥、PID 控制算法等優化流量，實現 ±0.5℃甚至更高的溫度控制精度。
節能設計：部分高端設備采用變頻壓縮機或能量調節技術，根據負荷自動調整制冷量，降低能耗。
可靠性：制冷系統需具備抗腐蝕（如應對濕熱環境）、耐高低溫沖擊的能力，確保長期穩定運行。
通過以上各部件的協同工作，恒溫恒濕試驗箱的制冷系統可精準控制箱內溫度，滿足各類環境試驗（如電子、航空、化工等領域）的需求。
